Вибір утеплювача для сендвіч-панелей
Якщо ви ще не визначилися з основними параметрами майбутньої камери, рекомендуємо почати з планування та розрахунків холодільної камери – це допоможе правильно підібрати матеріали.
Утеплювач – це серце сендвіч-панелі, від якого залежить ефективність всієї системи. Вибір правильного матеріалу критично важливий, адже заміна утеплювача після монтажу практично неможлива.
Типи утеплювачів та їх характеристики
Пінополіуретан (ППУ) – беззаперечний лідер для холодільних камер
ППУ заслужено вважається найкращим утеплювачем для холодільного обладнання. Його молекулярна структура забезпечує мінімальну теплопровідність – λ = 0,019-0,025 Вт/м·К, що на 40-50% краще за інші утеплювачі.
Унікальна вологостійкість ППУ дозволяє використовувати його в умовах підвищеної вологості без втрати властивостей. Матеріал практично не вбирає вологу (менше 2% за обсягом), тому не потребує додаткової пароізоляції.
Адгезія ППУ до металевих поверхонь настільки висока, що панелі стають монолітною конструкцією. Це виключає утворення теплових мостів та забезпечує високу міцність з’єднання.
Стабільність властивостей при температурах від -50°C до +120°C робить ППУ універсальним рішенням для будь-яких холодільних застосувань. Навіть після 50 років експлуатації матеріал зберігає свої теплоізоляційні властивості.

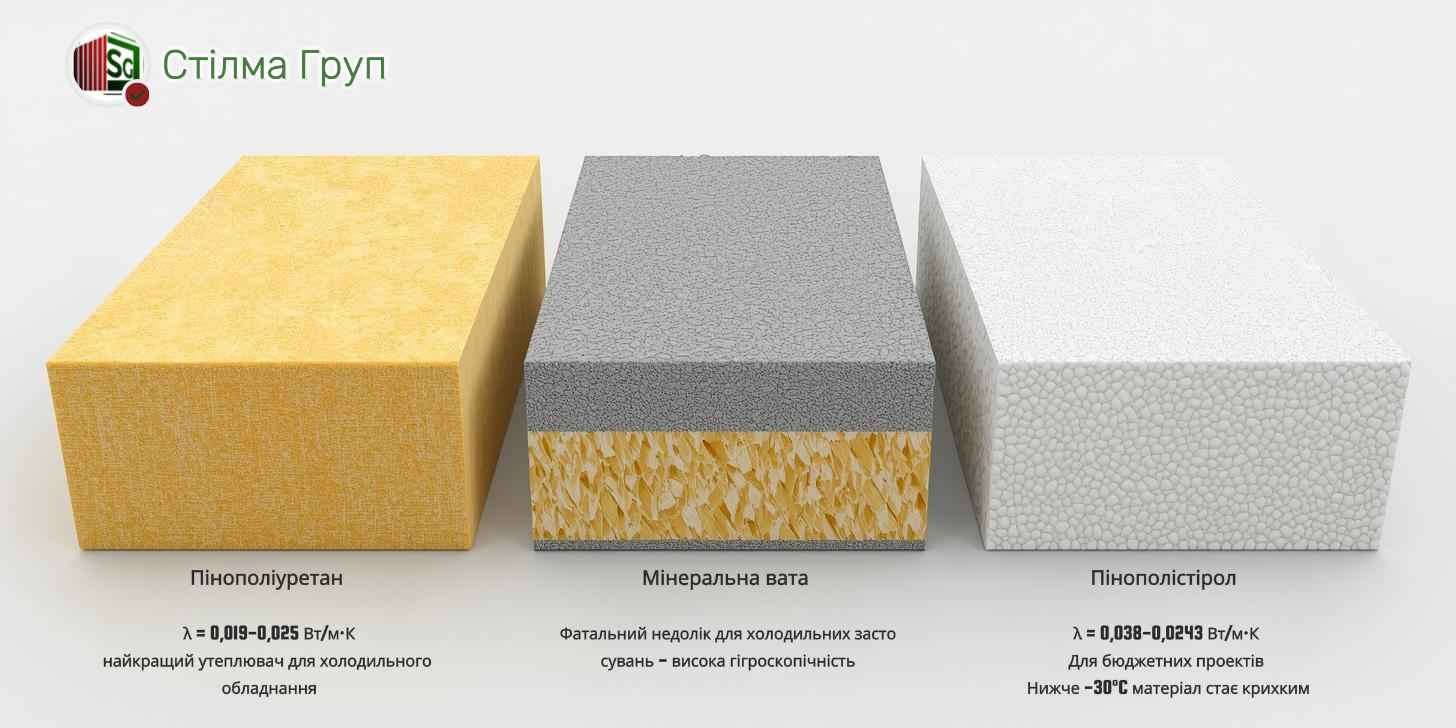

Порівняння ППУ, мінвати та ППС для холодильних камер
Мінеральна вата – проблемний вибір для холодильників
Мінвата має фатальний недолік для холодільних застосувань – високу гігроскопічність. При зволоженні навіть на 5% теплоізоляційні властивості погіршуються вдвічі. У холодільних камерах завжди присутня вологість, тому мінвата швидко набирає воду та втрачає ефективність.
Потреба в потужному пароізоляційному бар’єрі ускладнює конструкцію та підвищує вартість. При цьому будь-яке пошкодження пароізоляції призводить до деградації всієї системи.
Схильність до просідання створює мости холоду та знижує загальну ефективність утеплення.
Пінополістирол (ППС) – компроміс з обмеженнями
ППС має теплопровідність λ = 0,038-0,043 Вт/м·К, що майже вдвічі гірше за ППУ. Це означає, що для досягнення однакового рівня теплоізоляції потрібні значно товщі панелі.
Помірна вологостійкість дозволяє використовувати ППС у менш вологих умовах, але при температурах нижче -30°C матеріал стає крихким та втрачає міцність.
Нижча вартість ППС робить його привабливим для бюджетних проектів, але економія може виявитися уявною через вищі витрати на електроенергію.
Рекомендації по вибору залежно від температурного режиму
Для температур до -5°C (холодильні камери для напоїв, молочних продуктів):
Можна розглядати ППС товщиною від 80мм, але ППУ 60-80мм буде ефективнішим рішенням. Економія на панелях може обернутися втратами на електроенергії.
Для температур -5°C до -18°C (стандартні морозильні камери):
Рекомендується виключно ППУ товщиною від 100мм. При цих температурах різниця в ефективності стає критичною, а надійність ППУ незамінна.
Для температур нижче -18°C (глибока заморозка, шокове заморожування):
Обов’язково ППУ товщиною від 120-150мм. Альтернативи просто не існує – інші утеплювачі не забезпечують необхідної надійності при таких умовах.
Food Safe покриття та нержавійка: коли що використовувати
Вибір матеріалу внутрішнього облицювання камери – це не тільки питання санітарних норм, але й економічної доцільності. Переплата за нержавійку там, де достатньо Food Safe покриття, може сягати 30-50% від вартості панелей.
Food Safe покриття – універсальне та економічне рішення
Що таке пластизол Food Safe
Пластизол Food Safe – це спеціальне полімерне покриття на основі ПВХ, розроблене спеціально для контакту з харчовими продуктами. Покриття наноситься на оцинковану сталь при високій температурі, утворюючи міцну, еластичну плівку товщиною 100-200 мікрон.
Переваги Food Safe покриття
Повна безпека для харчових продуктів підтверджена міжнародними сертифікатами відповідності. Покриття не виділяє шкідливих речовин навіть при низьких температурах та контакті з кислими продуктами.
Стійкість до миючих та дезінфікуючих засобів дозволяє проводити регулярну санітарну обробку камер без пошкодження поверхні. Покриття витримує дію хлорвмісних дезінфектантів, лугів та кислот у концентраціях, які використовуються в харчовій промисловості.
Легкість очищення забезпечується гладкою, непористою поверхнею. Бруд та жир не встигають впитатися, тому достатньо звичайного миття з милом.
Широка кольорова гама дозволяє вибрати оптимальне рішення. Білий колір найпопулярніший, оскільки забезпечує кращу освітленість камери та дозволяє легко помічати забруднення.
Економічність порівняно з нержавійкою може сягати 40-60%. Для багатьох підприємств це критичний фактор при виборі матеріалів.
Область застосування Food Safe
- М’ясні та рибні цехи з помірними санітарними вимогами отримують надійне та економічне рішення. Покриття витримує щоденне миття та дезінфекцію.
- Молочні виробництва, особливо невеликі, можуть обмежитися Food Safe покриттям замість дорогої нержавійки.
- Овочесховища та фруктосховища – ідеальна область застосування, оскільки агресивні середовища тут відсутні.
- Кафе та ресторани отримують професійне рішення за розумну ціну.
- Торговельні холодільні камери не потребують преміум-матеріалів, тому Food Safe – оптимальний вибір.
Нержавійка – коли без неї не обійтися
Властивості нержавіючої сталі AISI 304/316
AISI 304 – базова харчова нержавійка з вмістом хрому 18% та нікелю 8%. Забезпечує високу корозійну стійкість у більшості харчових середовищ.
AISI 316 містить додатково молібден, що підвищує стійкість до хлоридів та кислотних середовищ. Обов’язкова для підприємств, що працюють з морепродуктами.
Незамінні переваги нержавійки
Максимальна гігієнічність досягається завдяки абсолютно гладкій, непористій поверхні. Бактерії не мають шансів закріпитися на правильно обробленій нержавійці.
Стійкість до агресивних середовищ дозволяє використовувати найсильніші дезінфектанти без обмежень. Навіть концентровані кислоти та луги не пошкоджують поверхню.
Презентабельний зовнішній вигляд створює враження високого класу виробництва, що важливо для підприємств, які проводять екскурсії або мають високі іміджеві вимоги.
Довговічність нержавійки може перевищувати 25-30 років навіть в інтенсивних умовах експлуатації.
Коли нержавійка обов’язкова
Підприємства з сертифікацією НАССР (Аналіз небезпечних факторів та критичні контрольні точки(близький переклад) – це міжнародна система управління безпечністю харчових продуктів, яка базується на науковому підході до ідентифікації та контролю небезпечних факторів на всіх етапах виробництва, зберігання та реалізації харчової продукції) мають жорсткі вимоги до матеріалів, які контактують з продукцією. Нержавійка часто є обов’язковою вимогою стандарту.
Рибопереробні заводи працюють з особливо агресивним середовищем через високий вміст солі та органічних кислот у рибі.
Цехи виробництва ковбасних виробів використовують агресивні консерванти та коптильні препарати, які можуть пошкодити полімерні покриття.
Заморожування морепродуктів створює екстремальні умови через комбінацію низьких температур та солоного середовища.
Шокова заморозка з високою вологістю створює умови, де тільки нержавійка гарантує тривалу надійність.
Комбінований підхід – розумна економія
Досвідчені інженери часто рекомендують змішане використання матеріалів, що дозволяє оптимізувати витрати без втрати функціональності.
Зонування по висоті
Нержавійка в зоні інтенсивного миття – до висоти 2м від підлоги, де відбувається основна робота персоналу та найчастіше попадають бруд та жир.
Food Safe на верхніх ділянках стін та стелі, де механічні впливи мінімальні, а санітарні вимоги менш жорсткі.
Зонування по призначенню
Робочі зони (розбирання, пакування) облицьовують нержавійкою для максимальної гігієни.
Зони зберігання можуть обмежитися Food Safe покриттям, оскільки контакт з продукцією мінімальний.
Холодільні двері: чому звичайні не підходять
Багато підприємців намагаються заощадити на дверях, встановлюючи звичайні утеплені двері замість спеціальних холодільних. Це одна з найдорожчих помилок, яка може збільшити енерговитрати на 40-60%.
Проблеми звичайних дверей у холодильних камерах
Катастрофічні теплові втрати
Звичайні металеві двері мають суцільний металевий каркас, який створює потужний тепловий міст. Метал проводить тепло у 50-100 разів краще за утеплювач, тому навіть тонка металева стійка “пробиває” всю ізоляцію.
При температурі -18°C на внутрішній поверхні звичайних дверей утворюється конденсат, який миттєво замерзає. Це призводить до обмерзання замків, ручок та ущільнювачів.
Корозія металевих елементів розвивається дуже швидко через постійний цикл замерзання-відтавання конденсату. Двері починають “цвісти” іржею вже через кілька місяців.

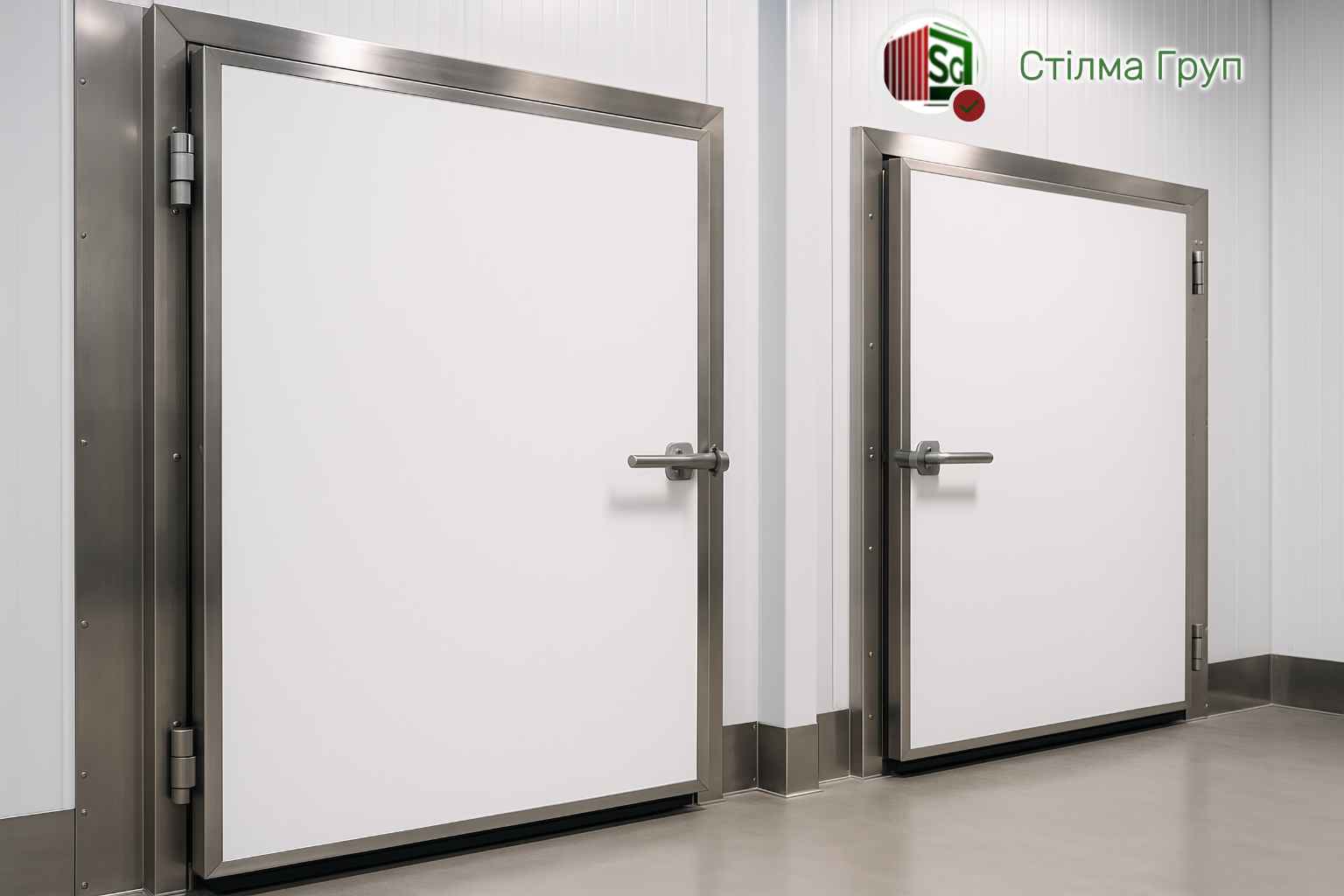

Двері для холодильних камер
Втрата герметичності та заклинювання
Звичайні гумові ущільнювачі при низьких температурах стають твердими та крихкими. Вони втрачають еластичність та не забезпечують належного притиску до коробки.
Обмерзання ущільнювачів призводить до того, що двері неможливо щільно зачинити. Через щілини постійно надходить тепле повітря, що ще більше посилює обмерзання.
Примерзання дверей до коробки – типова проблема взимку. Двері доводиться “відбивати” ломом, що призводить до пошкодження конструкції.
Конструктивні особливості професійних холодільних дверей
Термічний розрив – основа енергоефективності
Професійні холодільні двері мають складну конструкцію з термічним розривом між внутрішньою та зовнішньою частинами. Це означає, що холодна внутрішня поверхня фізично не з’єднана з теплою зовнішньою металевими елементами.
Каркас дверей виготовляється з профілів спеціальної форми, де металеві частини розділені вставками з пластику або інших теплоізоляційних матеріалів.
Сендвіч-конструкція полотна
Полотно холодільних дверей – це повноцінна сендвіч-панель товщиною 60-120мм. Зовнішні обшивки з оцинкованої сталі з полімерним покриттям захищають утеплювач від механічних пошкоджень.
Утеплювач – пінополіуретан, який забезпечує мінімальні теплові втрати. На відміну від звичайних дверей, де утеплювач “пробивається” металевими елементами, тут він працює на повну потужність.
Спеціальні ущільнювальні системи
Подвійний контур ущільнення створює додатковий бар’єр для проникнення теплого повітря. Навіть при незначному пошкодженні основного ущільнювача резервний контур продовжує працювати.
Морозостійкі матеріали ущільнювачів зберігають еластичність при температурах до -40°C. Це спеціальні гумові суміші, розроблені для холодільної техніки.
Система обігріву периметра
Підігрів дверної коробки запобігає обмерзанню ущільнювачів та примерзанню дверей. Це тонкий нагрівальний кабель потужністю 15-30 Вт на погонний метр периметра.
Система працює автоматично при температурі нижче +5°C та споживає мінімум електроенергії – 100-200 Вт на двері.
Підігрів порогу особливо важливий для дверей, через які проїжджає техніка. Лід на порозі створює небезпеку травматизму та ускладнює рух візків.
Різновиди холодільних дверей для різних задач
Розпашні одностворчаті двері
Найпоширеніший тип для невеликих камер. Ширина полотна до 120 см обмежена вагою та зручністю відкривання. При більшій ширині двері стають занадто важкими для ручного управління.
Автоматичні доводчики забезпечують надійне зачинення дверей та запобігають залишенню їх відчиненими. Сила доводчика регулюється залежно від ваги полотна.
Двостворчаті розпашні двері
Використовуються для широких прорізів до 240 см. Дозволяють відкривати тільки одну стулку для економії енергії при невеликих вантажах.
Система зачепів між стулками забезпечує герметичність стику. При зачиненні спочатку закривається активна стулка, а потім пасивна притискається до неї.
Посилена конструкція петель витримує інтенсивну експлуатацію в умовах перепадів температур.
Розсувні двері
Ідеальне рішення для приміщень з обмеженим простором перед дверима. Полотно рухається по направляючим паралельно стіні.
Складність конструкції та вища вартість компенсуються зручністю використання та економією простору.
Автоматичний привід дозволяє відкривати важкі розсувні двері одним натисканням кнопки.
Обравши якісні матеріали, важливо їх правильно змонтувати. Далі в нашому посібнику: технології монтажу та влаштування підлоги, а також вибір холодільного обладнання та систем вентиляції.
